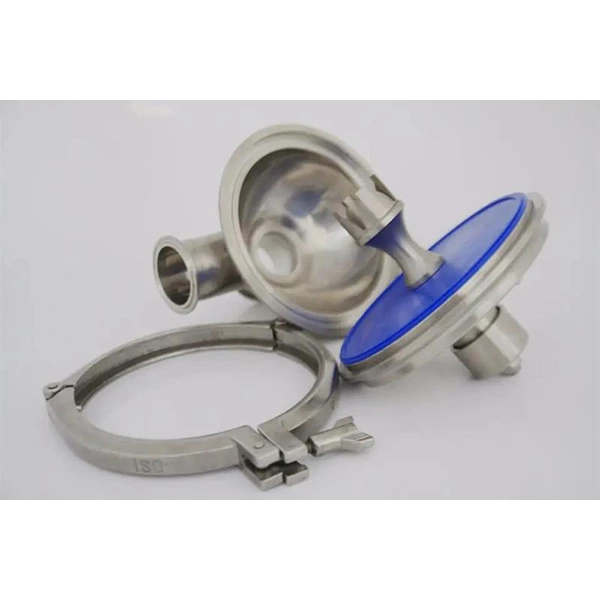

Серия CPM Санитарные TC Концы Пневматические Автоматические Клапаны Обратного Давления Клапан Постоянного Давления
- Место происхождения:
- Вэньчжоу, Китай
- Связь:
- Стыковая сварка, тройной зажим, резьбовое соединение
- Стандартный или нестандартный:
- СМС,DIN11850,DIN11851,3A
Санитарный клапан постоянного давления CPM используется для поддержания постоянного давления на входе и выходе. CPMI-2 (клапан постоянного давления регулирует вход) поддерживает постоянное давление на производственной линии на входе клапана. Этот тип CPMI-2 используется для установки за сепараторами, теплообменниками или предохранительными клапанами. CPMO-2 (клапан постоянного давления регулирует выход) может поддерживать постоянное давление в трубопроводе производственного процесса на выходе клапана. Этот тип CPMO-2 используется перед разливочной или фасовочной машиной. Он широко применяется во многих областях, таких как пиво, напитки, молочные продукты, фруктовые соки, фармацевтика, биология и т. д.
| Стандарт | СМС,DIN11850,DIN11851,3A | |
| Детали, контактирующие с материалом | SS304/SS316L | Предоставляется отчет о проверке материалов. |
| Материал Бесконтактные части | СС304 | |
| Размер | 1”–2,5”, DN25–DN65 | |
| Связь | Стыковая сварка, тройной зажим, резьбовое соединение | |
| Тип | КПМИ-2 | |
| КПМО-2 | ||
| Верхняя диафрагма | EPDM,Буна | Все импортные материалы уплотнений соответствуют FDA21CFR117.2600 |
| Нижняя диафрагма | ЭПДМ+ПТФЭ | |
| Макс. давление | ≤10бар(145фунтов на кв. дюйм) | |
| Давление подаваемого воздуха | ≤8бар(116фунтов на кв. дюйм) | |
| Диапазон температур | EPDM, верхняя диафрагма Buna для 14 ~203°F (-10 ~ 95℃) | |
| Нижняя диафрагма EPDM+PTFE для 14 ~ 284°F (-10 ~ 140℃) | ||
| Диапазон расхода KV | Полностью открыто (P=1бар) около 23м3/ч | |
| Низкий расход (P=6бар) около 2м3/час | ||
| Обработка внешней поверхности | Ra32~64uin(0.8~1.6um) | |
| Обработка внутренней поверхности | Ra16~32uin(0.4~0.8um) | |
Принцип работы
Серия клапанов постоянного давления работает от сжатого воздуха, работа серии клапанов не зависит от какого-либо датчика в трубопроводе, требуются только устройство регулирования давления и трубопровод подачи продукта для системы контроля давления. Система штока мембранного клапана может быстро реагировать и изменять положение штока клапана относительно положения штока клапана, чтобы поддерживать заданное значение давления. Когда давление продукта подачи повышается, клапан открывается, и наоборот, давление продукта снижается, клапан закрывается.
Технические характеристики:
Макс. давление: ≤10 бар (145 фунтов на кв. дюйм)
Мин. давление: 0 бар (0 фунтов на кв. дюйм)
Давление подаваемого воздуха: ≤8 бар (116 фунтов на кв. дюйм)
Диапазон температур：
EPDM, верхняя диафрагма Buna: 14 ~203°F (-10 ~ 95℃)
Нижняя диафрагма EPDM+PTFE: 14 ~ 284°F (-10 ~ 140℃)
Требования к качеству сжатого воздуха, используемого в приводах
1. Подключение сжатого воздуха: Воздушная трубка с воздушным соединением BSP R1/8” или BSP R1/4”
2. Макс. размер частиц: 0,01 мм
3. Макс. содержание масла: 0,08 частей на миллион
4. Точка росы: температура воздуха 10℃(14°F) или ниже
5. Максимальное содержание воды: 7,5 г/кг.
Параметры
1. Соединение может быть сварным встык, трехзажимным, резьбовым, муфтовым или другим по запросу.
2.Тип может быть CPMI-2 и CPMO-2
3. Доступные размеры: от 1” до 2,5”, DN25-DN65.
4. Материал может быть SS304 или SS316L
Преимущество
1. Никаких мертвых углов, никакого застоя
2. Поддерживает безразборную мойку в режиме онлайн, а также может быть разобран для очистки.
3. Поддержка стерилизации SIP онлайн, прежде чем температура опустится ниже 60 ℃
4. Материал может быть SS304 и SS316L
